네이버까마귀의 새로운둥지: CATIA V5 GSD 고급 Surface 8

3번째의 Circle type Sweep은 모든 Profile의 형태가 원형의 형태를 가지게 됩니다. (타원은 될수 없습니다. 머 Spine Curve 비스듬히 자르면 단면형태가 될수 도 있겠지만.)

먼저 첫번째 CASE Curve가 3개 있어야 겠죠. 이건 설명이 없어도 알수 있겟죠

하지만 Spine은 확실해 해두시는게 좋을것 같습니다.
Spine을 정할 때는 직선또는 서변하는 곡선을 선택하지 않으면 Error 가 발생할 수 있습니다.

두번째 CASE는 두개의 Curve와 반지름을 정해 줍니다. 그런데 Curve사이의 간격이 (물론 Spine curve의 수직방향으로 측정해야 됩니다.) 지름값보다 크면 안되겠죠?

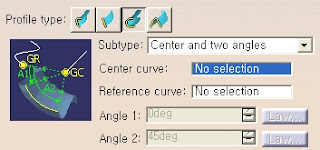

3번째 경우는 첫번째 Guide Curve(Center Curve)가 원의 중심 Curve가 되고 두번째 Guide Curve(Reference Curve)가 반지름을 결정합니다. 그런데 첫번째 Guide Curve에서 두번째 Guide Curve로 향하는 선이 0도 기준이라하면 시작각도와 종료각도를 입력하여 호의 궤적을 그려줍니다.

단 아래쪽에 Use fixed radius를 선택하면 반지름은 Reference Curve는 단지 각도의 기준으로서의 역할만을 담당합니다.

아래 그림들은 같은 기능으로
바로 아래는 USE Fixed radius 를 적용하지 않은경우 이구요

이번에는 USE Fixed radius를 적용한 경우입니다.

4번째 CASE는 원형Tube 형상을 만드는 기능이 되겟죠.

Polyline 과 같이 적용하면 Pipe를 쉽게 Modeling 할 수 있습니다.
Polyline에는 절점에 Corner Radius를 적용하는 기능이 있기 때문입니다.
하지만 Polyline의 Corner Radius 보다 본 기능의 Circle Sweep의 radius 가 커지게 되면 형상꼬임현상이 생겨 Error가 발생 한답니다. ( 그냥 꺽여 있는 경우는 상관없어요)

다섯번째는 한개의 Curve는 Surface위에 있어야 하며 두번째Curve는 공간에 떨어져 있어야 하죠 단면을 자른다면 한개의 Curve에 Tangent하고 Curve상의 한점을 지나며 다른한 점을 지나는 원을 그리고 그원이 궤적을 그리면 만들어지는 Sweep Surface를 생성하게 됩니다.
