일단 이 도면을 무단으로 사용하게 되어 이 컨텐츠의 원 주인에게 사과 말씀드리면서
인터넷 카페를 이리저리 검색하다 보니 이러한 형상이 보여 주제가 재미 있어서 글을 좀 써보기로 했습니다. ( 단위는 mm 로 가정합니다. 실제 inch인지 mm인지 잘린 도면만 보면 알 수가 없지요. )
우선 도면을 보니 선반 회전 가공물안에 좌측에서 Diameter 8mm(? : 그림에 글자가 잘려서 )
Drill 로 뚫려 있습니다.
여기까지는 기초 모델링 교육을 배우신 분은 아주 쉽게 만들수 있습니다. 그쵸.
문제는 나선형으로 SLOT HOLE의 회전형상으로 가공되어 있습니다. 이것도 실제 가공에서는 선반을 일정 회전 Pitch로 왕복으로 움직이면서 Drill 로 가공하면 작업이 됩니다.
(조금 고급장비어야 하겠죠)
그런데 설계자는 3D로 형상을 만들어야만 도면을 작업할 수 있습니다. ( CATIA에서는 이게 좀 만만치 않은 작업입니다. )
우선 도면을 해독해 보도록 하죠. 빨간색으로 표현된 치수 ( 6.5) 가 있는 Slot HOLE은 단면도를 볼때 사용자의 눈이 있는 방향이 가상으로 잘려 있는 것을 표현하기 때문에 오른쪽 나사산의 형상을 가지고 있습니다. “Pitch 39 AT 360 DEG BY PHI14.6” ( 파이를 기호를 넣기 어려우니 PHI로 대신 적었습니다. ) PHI14.6의 원통에서 나사가 360도 돌아갈 동안 39 mm 전진한다는 표현 같습니다. 그런데 그 중 6.5mm 전진 할 때까지만 SLOT형상을 만들라는 의미이지요.
그런데 PHI14.6은 실제 무의미한 치수 같네요. PHI값이 얼마가 되든 돌아가는 회전각은 같은 값을 가지니까요.
계산을 해보면 39 : 6.5 = 360 : X 즉 X = 6.5 * 360 / 39 가 되어 60도가 됩니다. 6.5mm 전진할 때 60도 만큼 회전한다는 의미가 되지요. 이건 SLOT HOLE의 중선을 구할 수 있는 값이 되구요.
실제형상은 SLOT홀의 중선 위치에서 DIA4.5 짜리 원통이 전체 형상의 중심선에 수직방향의 위치를 향해 뚫려질 것입니다.
즉 요렇게 생긴 상대 제품을 만들어 끼워 넣었을 때 가지 옆 가지 형상이 회전 방향으로 움직이고 간섭도 되지 않아야 된다는 것을 의미하죠.
제가 기억하기로는 다른 캐드는 모르겠지만 SOLID WORK에서는 SOLID SWEEP 기능이 있어서 이를 쉽게 해결할 겁니다. 그런데 CATIA는 쉽지 않습니다.
그러면 SOLID WORK가 더 좋은 CAD일 까요?
그렇진 않습니다. SOLID WORK는 결과물을 중시한 CAD이구요 CATIA는 과정을 중시한 CAD입니다. CATIA는 어떤 과정을 만들면 그 과정을 복사 할 수 있는 파워풀한 능력을 보유하고 있구요. 해당 기능이 이러한 과정 중심의 형상을 만드는데 장애가 되기 때문에 안 만든 것이라고 필자는 생각합니다. CAD제작 과정의 철학이 다른 것이죠.
CATIA는 이걸 사용자에게 맡깁니다. 따라서 방법론을 명확히 알면 어떠한 상황에서도 사용할 수 있는 복제 가능한 형상물을 만들 수 있는 것입니다. 여러분은 CATIA를 사용하실 때 방법론을 배우는 것을 중시하시기 바랍니다.
여담 이었구요.
그러면 어떻게 형상을 만들어 내는 것이 가장 바람직 할 까요.

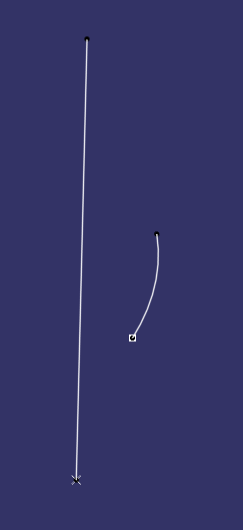

우선 여러분들은 GSD 워크 벤치에서 시작 위치의 점을 정확히 잡고 Helix Curve를 만들어야 하는 것 부터 시작해야 할 것입니다.
가장 먼저 시작하는 행동패턴 부터 알려 드리겠습니다. 대부분의 사람들이 먼저 SLOT HOLE 형상을 만들기 위해 원통 Surface를 만들어 그 위에 SLOT 형상을 그리는 형상을 생각합니다. 아래 그림 처럼 Helix Curve를 원통위에 그리고 Parallel Curve를 반지름 거리 만큼 그리려고 노력합니다.
그리고는 각 끝 점 위에 반원 형상을 그리려고 노력하지만 이 반원 형상이 만들기 어렵다는 것을 인식합니다. 끝 점 에서 구를 만들어 Intersect 한 Curve를 만들면 될까요.
자세히 들여다보면 구 형상과 Intersect한 Curve와 Parallel 한 Curve와는 Tangent 하지 않다는 것을 느끼게 될 것입니다.
여기서 해법을 다 가르쳐 드리면 여러분들의 사고를 할 수 있는 시간적 여지를 없애버리는 것이 되어 버리기 때문에 몇 주 후에 해법을 알려 드리기로 하겠습니다.
