[CATIA V5] 07. Piping Design의 Setup 7 - Standard Catalog설정 2

이제 CATALOG를 만들어 보겠습니다.

CATALOG EDITOR에서   아래와 같은 프로시져로  만들어 갑니다.

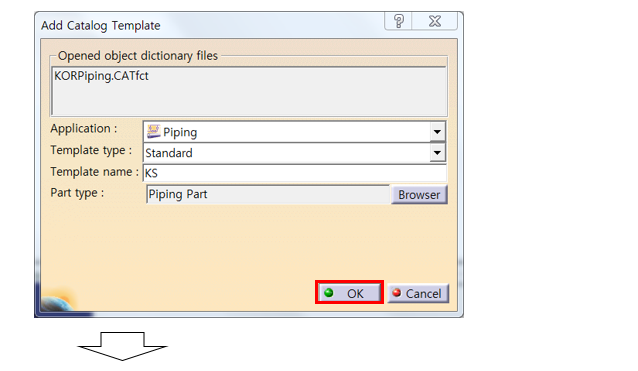

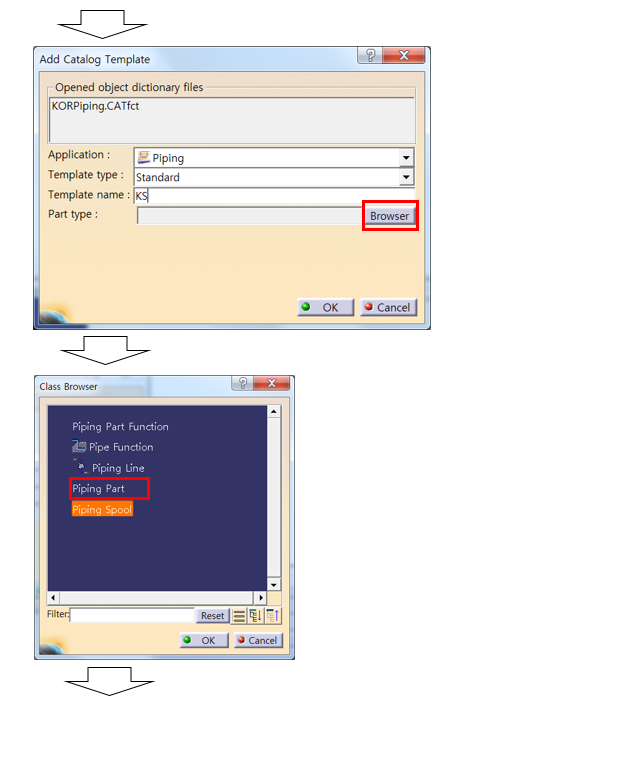

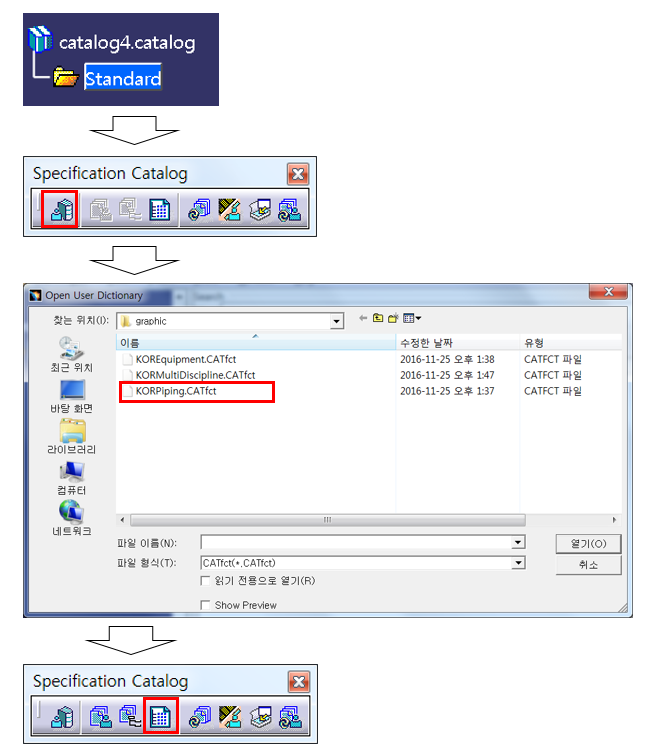

그림 7-2

그림 7-2와 같은 순서로  CATALOG내의 Family를 만드시면 되구요.

각 Family에  Text 파일을 하나씩  component로 등록을 합니다. 그림7-3처럼  윗쪽은 직접 Text파일을 등록하고 아래쪽은 CATProduct를 등록합니다.   CATIA가 제공하는 원본파일에서 폴더째 copy하고 이름을 변경하여 등록합니다.

그림7-3

CATProduct를 통해서 design Table로 연결된 Text파일은  CATProduct에서 replace기능을 통하여 바꾸시면 됩니다.

CATProduct는 CATALOG에서 Component로 등록하고  등록된 CATproduct를 연 후 Edit->Link 메뉴를 열면 그림7-4와 같은 창이 뜰 것입니다. 여기서 Replace를 누르고 복제하여 이름을 변경한 파일을 선택하면 됩니다.

그림7-4

변경 후  아래에 경로와 파일이름이 정확히 맞는지를 확인한 다음 닫고 저장하여야 합니다.

Standard CATALOG는 File->Desk 명령으로 모든 파일들이 정상적으로 Link가 연결되었는지 확인 하셔야 합니다.

사실 이정도 되면 슬슬 짜증이 나기 시작하지요.   시련을 겪지않으면 자기것이 되지 않는 법이죠.
